Building 777 Façade Passes Rigorous Laboratory Tests

Last Thursday, Luca attended a crucial milestone for CERN’s Building 777 project at the CSTB (Scientific and Technical Center for Buildings) in Champs-sur-Marne: the façade testing campaign. This phase of testing was essential, given that the unique façade design does not fall under standard French regulations. To ensure the building’s long-term reliability, a purpose-built facade prototype was therefore subjected to a series of stringent laboratory tests.

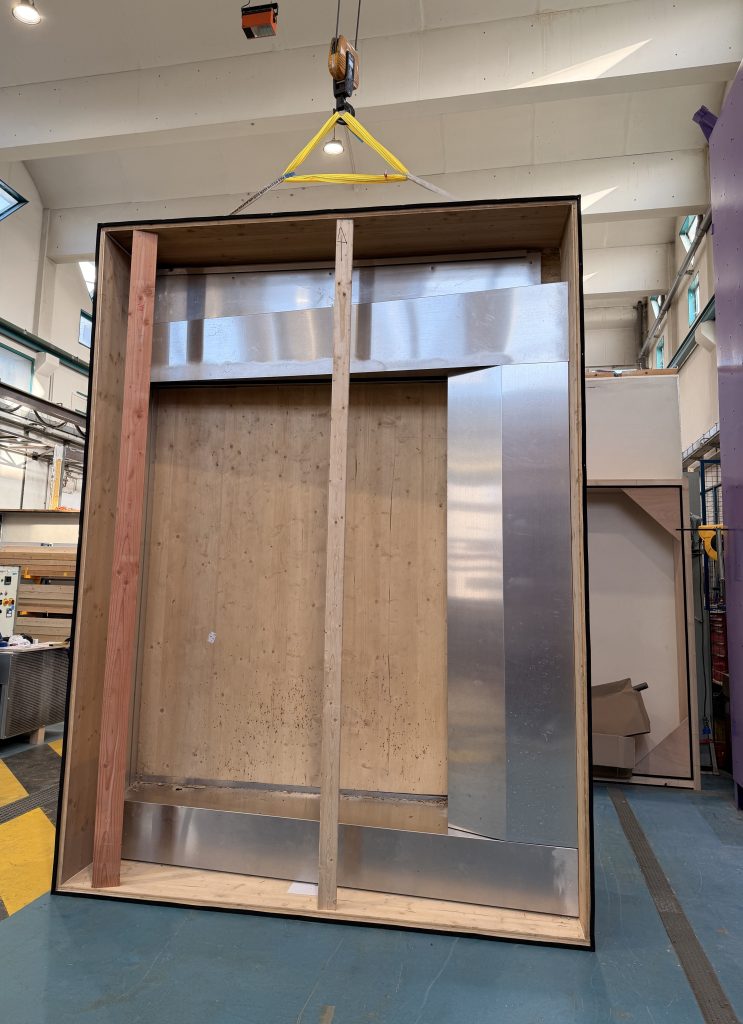

Two separate prototypes were installed on a test rig to assess the performance of the facade against various technical requirements. The first test focused on air, water, and wind resistance (known as the AEV test). The module was subjected to water injections simulating heavy rain, air pressure replicating wind forces, and smoke tests. The goal was to verify the overall impermeability of the façade, particularly at critical points such as the connections between modules and the window perimeter seals—key areas for ensuring the durability of the building envelope.

The second test specifically evaluated the facade’s resistance to decompression. Unlike the first test, it did not assess the junctions between modules or the performance of the window frames but instead focused solely on the mechanical strength of the cladding against extreme suction forces. This test validated the system’s robustness under extreme conditions.

The results fully confirmed the strength and performance of the design. No structural failures or critical defects were observed during testing. In fact, the module, designed to withstand a depression of 2,500 Pa, withstood 5,284 Pa—the maximum capacity of the test rig—far exceeding standard regulatory climate conditions and demonstrating the system’s exceptional resilience.

The official CSTB validation report is expected in the coming weeks. This certification will mark a decisive step forward for the project, confirming the compliance and reliability of Building 777’s façade.

For more information about the CSTB, visit their website: www.cstb.fr

Updates on the Building 777 project are available at: building777.web.cern.ch

The construction team is also available to answer any questions at: project-b777@cern.ch

Jeudi dernier, Luca a assisté à une étape cruciale pour le projet du bâtiment 777 du CERN au CSTB (Centre scientifique et technique des bâtiments) à Champs-sur-Marne : la campagne d’essais de façade. Cette phase de test était essentielle, étant donné que le design unique de la façade ne relève pas des réglementations françaises standard. Pour garantir la fiabilité à long terme du bâtiment, un prototype de façade construit sur mesure a donc été soumis à une série de tests rigoureux en laboratoire.

Deux prototypes distincts ont été installés sur un banc d’essai pour évaluer leurs performances. Le premier test portait sur la résistance à l’air, à l’eau et au vent (appelé test AEV). Le module a été soumis à des injections d’eau simulant des pluies battantes, à des pressions d’air reproduisant l’action du vent et des tests fumigènes. L’objectif était de vérifier l’étanchéité globale de la façade, en examinant notamment les connexions entre les modules ainsi que la jonction périphérique des fenêtres. Ces points sensibles sont essentiels pour assurer la durabilité de l’enveloppe du futur bâtiment.

Le second test concernait spécifiquement la résistance du bardage à la décompression. Contrairement au premier essai, il ne portait ni sur les jonctions entre modules ni sur les performances des menuiseries, mais uniquement sur la tenue mécanique du bardage face aux efforts d’arrachement provoqués par une forte aspiration d’air. Cet essai permet de valider la robustesse du système face à des sollicitations extrêmes.

Les essais ont pleinement confirmé la solidité et la performance de la conception. Aucun désordre structurel ni défaut critique n’a été constaté au cours des tests. Les performances mesurées ont même dépassé les hypothèses de dimensionnement initiales. En effet, le module, conçu pour résister à une dépression de 2 500 Pa, a atteint 5 284 Pa lors des essais, effort maximal possible par le banc d’essais. Ces niveaux excèdent largement les conditions climatiques standards prises en compte dans les calculs réglementaires, démontrant ainsi la robustesse du système.

Le dossier officiel de validation du CSTB est attendu dans les prochaines semaines. Cette validation constituera une étape déterminante dans l’avancement du projet et viendra confirmer la conformité et la fiabilité de la façade du bâtiment 777.

Pour en savoir plus sur le CSTB, nous vous invitons à consulter son site internet : https://www.cstb.fr/

Toutes les informations relatives au projet du bâtiment 777 sont régulièrement mises à jour sur notre site : https://building777.web.cern.ch/

L’équipe construction reste également à votre disposition pour toute question à l’adresse suivante : project-b777@cern.ch
